來源:上海臥式草莓视频APP下载汚廠 作者:草莓操逼视频草莓视频APP下载汚 發布時間:2023-07-28 14:45:36 閱讀次數:
- 選型報價: 獲取2021年價格
- 流量範圍:14.5-1000m3/h
- 揚程範圍:8.5-48.5m
- 軸封形式:機械密封
- 泵的類型:離心式
- 功率範圍:4-132KW
- 口徑範圍:50-250mm
- 材質可選:灰鑄鐵,不鏽鋼
- 連接方式:聯軸器
- 驅動形式:三相交流電機
導讀:PW、PWF型 臥式汙水泵 是單級、單吸、懸臂式離心汙水泵。泵吸入口為軸向水平方向,泵排出口可根據需要裝成水平或垂直方向。主要由泵蓋、泵殼、葉輪、軸封、軸、和托架等零部件組...
PW、PWF型臥式汙水泵是單級、單吸、懸臂式離心汙水泵。泵吸入口為軸向水平方向,泵排出口可根據需要裝成水平或垂直方向。主要由泵蓋、泵殼、葉輪、軸封、軸、和托架等零部件組成。軸封采用新穎的雙端麵機械密封結構形式,泵與電機安裝在共同底盤上,通過彈性聯軸器由電機直接驅動。該泵具有效率高、節能顯著、運行平穩、性能可靠、維修方便等優點。
本司草莓视频APP下载汚全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。(材質、鑄鐵、不鏽鋼)

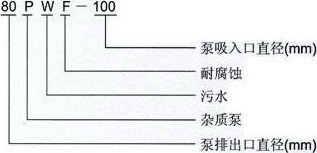

■ PW型臥式汙水泵型號意義
:
■
PW型臥式汙水泵技術參數:
流量:14.5-1000m3/h;
揚程:8.5-48.5m;
電機功率:4-30KW;
轉速:960-2950r/min;
口徑:φ50-φ250;
介質溫度:≤100℃。
■
PW型臥式汙水泵結構說明:
本型草莓视频APP下载汚主要由:泵蓋(1),泵體(2),葉輪(3),軸(15),軸封體(4),軸承箱(11))及聯軸器部件等組成〈見圖1:結構圖〉
泵出口垂直向上,也可裝成水平方向,本泵由彈性聯軸器直接傳動(亦可才艮據需要改用皮帶傳動)。
葉輪內僅有兩片曲麵葉片,因此流道寬暢,可通過一般性懸濁顆粒。
葉輪背麵有4片副葉片,以平衡軸向推力,製造時葉輪經過靜平衡試經驗。
泵的旋轉方向從驅動端看為順時針方向。
軸承箱軸承用稀油潤滑、油位高度由油標指示、油位應處於正常油位線。
本泵軸封采用油封?密封、密封性能好、更換方便。
密封環由鑄鐵製成,固定於泵蓋上,磨損後可用備件更換。
泵蓋和葉輪進口端的間隙f,密封環與葉輪裝配間隙T (見結構圖〉及配用底閥內徑列於表1。
型 號 |
F(mm) |
T(mm) |
底閥內徑 |
備 注 |
21/2PW |
2 |
0.15~0.22 |
Φ150 |
|
4PW |
2 |
0.175~0.255 |
Φ200 |
|
■

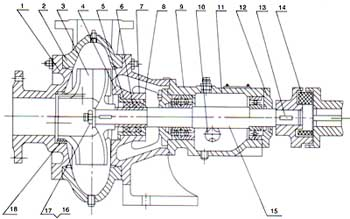

PW型臥式汙水泵結構圖:
 |
1 |
泵蓋 |
10 |
油標 |
2 |
泵體 |
11 |
軸承箱 |
3 |
葉輪 |
12 |
軸承蓋 |
4 |
軸封體 |
13 |
平鍵 |
5 |
軸封盒 |
14 |
彈性圈 |
6 |
墊圈 |
15 |
軸 |
7 |
軸套(4PW無) |
16 |
螺母 |
8 |
油封 |
17 |
墊圈 |
9 |
軸套 |
18 |
密封環 |
■
PW型臥式汙水泵適用範圍:
1、PW型臥式汙水泵可輸送汙水、含有懸浮固體顆粒、長纖維物質及生活用廢水。泵體為優質鑄鐵材質,介質溫度不超過100℃。
2、PWF型不鏽鋼汙水泵可輸送帶有酸性、堿性或其他腐蝕性的汙水,廣泛應用於化工、石油、輕工、食品、製藥、釀造、環保及汙水處理等行業。泵體及過流部件采用304不鏽鋼材質製造,介質溫度不高於100℃。
■
PW型臥式汙水泵性能參數:
序號 |
型 號 |
流 量 |
揚 程
m |
轉 速
r/min |
功率(kW) |
m3/h |
L/s |
軸功率 |
功率 |
1 |
50PW-65
50PWF-65 |
14.5 |
4 |
16 |
1440 |
2.47 |
4 |
2 |
50PW-65
50PWF-65 |
25 |
6.94 |
32 |
2900 |
3.35 |
4 |
3 |
80PW-100
80PWF-100 |
56 |
15.5 |
13.5 |
1440 |
4.1 |
5.5 |
4 |
80PW-100
80PWF-100 |
90 |
25 |
26 |
2900 |
7 |
11 |
5 |
100PW-125
100PWF-125 |
100 |
27.8 |
12.5 |
1440 |
5.7 |
7.5 |
6 |
21/2PW |
60 |
16.6 |
9.5 |
1440 |
2.5 |
4 |
7 |
21/2PW |
90 |
25 |
26 |
2920 |
11 |
15 |
8 |
21/2PW |
90 |
25 |
43 |
2940 |
17 |
22 |
9 |
4PW |
100 |
27.8 |
11 |
960 |
4.7 |
7.5 |
10 |
4PW |
160 |
44.4 |
25.5 |
1460 |
18 |
30 |
11 |
6PW |
300 |
83.3 |
14 |
980 |
17 |
30 |
12 |
6PW |
350 |
97 |
27 |
1450 |
42 |
55 |
13 |
8PW |
500 |
139 |
13 |
730 |
29 |
45 |
14 |
8PW |
550 |
153 |
25 |
980 |
59.5 |
75 |
15 |
10PW |
800 |
222 |
13.5 |
730 |
40.2 |
75 |
16 |
10PW |
1000 |
278 |
25 |
980 |
92 |
132 |
■
PW型臥式汙水泵啟動、停止與運轉:
1、起動
1)檢查軸承箱內是否已加油、油位是否正常油位線。
2)檢查電機旋轉方向是否與泵的旋轉方向一致。
3)關閉吐出口閘閥及壓力表旋塞,同時經泵體上部螺孔,向泵的吸水管內灌水。
4)啟動電機、並打開壓力表旋塞。
5)待水泵達正常轉速工作、壓力表顯示相應壓力時,打開真空表旋塞並逐漸打開排水管路上的閘閥到需要為止。
2、停止
1) 先慢慢關閉出水管路閘閥,然後切斷電源。
2) 若遇冰凍季節,停機後,打開泵體下部的四方螺塞,放空存水,以免凍裂。
3) 若長期不用,則各部件應拆開擦淨,並在滑動麵塗上防鏽油,妥善保存。
3、運轉
1) 在泵運轉過程中,必須注意觀察儀表、軸承發熱情況,填料漏水及泵的振動、雜音等情況是否正常,如發現異常應及時處理。
2) 軸承高溫度不得超過75℃。
3) 軸承油應保持在正常油位線,不能過高或過低,過低應及時加油。
4) 密封環與葉輪的配合間隙,大於以下規定值時應更換新的密封環。
吸水口直徑≤100mm時,直徑方向總間隙≥1.5mm時
吸水口直徑>100mm時,直徑方向總間咪≥2mm時
■
PW型臥式汙水泵裝配與拆卸:
先檢查各另、部件有無存在影響裝配的缺陷,然後將其擦洗幹淨後,方可進行裝配。
1、準備好紙墊、絲堵、管堵並分別將其裝到各相應部件上。
2、將密封環、軸封盒、油標和油孔蓋、毛氈囤分別裝入泵蓋、軸承體、軸承箱、軸承蓋上。
3、先將軸承裝入軸兩端,一起裝入軸承箱,然後裝上軸承壓蓋。
4、依次裝上軸承體、軸承(4PW無)油封圏及墊圈、葉輪、墊片和葉輪螺母並擰緊,然後裝上泵體和泵蓋。
拆卸與裝配須序相反。
■
PW型臥式汙水泵注意事項:
1) 泵進出口水管應設支承,不得以泵體作支承:
2) 出口水管路應裝設閘閥;
在泵吸入管路進口處應裝設一般性攔汙柵、防止較大的石塊等物吸入泵內打壞葉片。
